漩渦氣泵接線圖
瀏覽：8467 發布日期：2018-06-15 07:01
漩渦氣泵分為單相（家用電220v），和三相電（380V）兩種常用電壓，我國常用的就是這兩種電壓，也有三相220v（三根火線）的電壓，比較少見，國外比較常見，如墨西哥、美國、印度、日本、馬來西亞等，不管什么樣的電壓，及頻率，我司生產的旋渦氣泵都可以使用，不必對電機進行二級加工即可全球使用。那么對國內客戶來說，漩渦氣泵怎么接線呢，請看下圖：

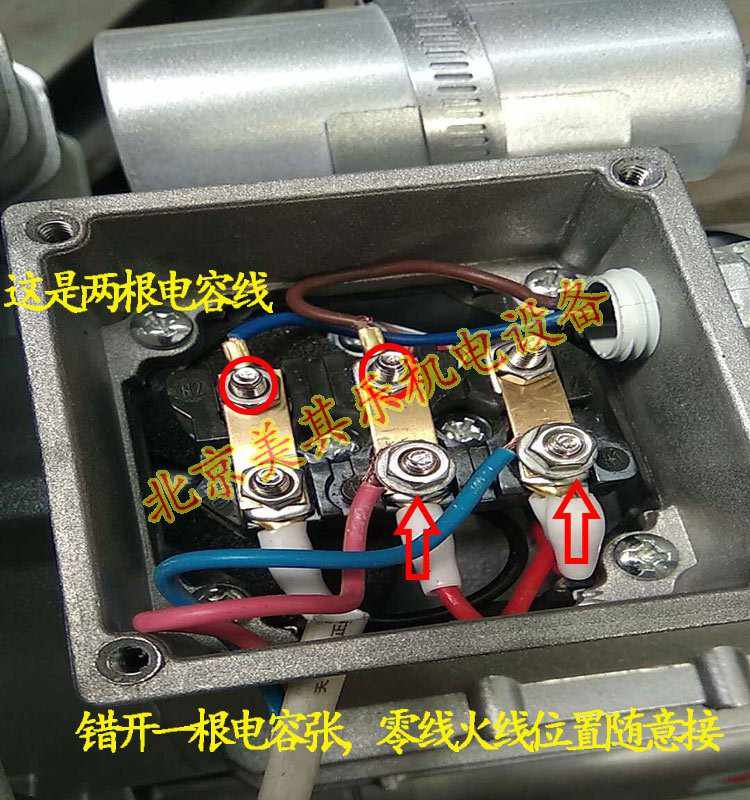

220v單相電高壓鼓風機打開接線盒后，呈現出來的樣子。
單相鼓風機接線圖
圖中畫箭頭部分，接線的時候，首先確認電容的兩根線的位置，然后再確定火線與零線的位置，必須錯開一根電容線，不要接錯，否則有可能損壞電容，零線火線的位置不分，它兩個的位置可以隨意接上即可。
說明：單相電機，就是靠1火1零供電的電機，因為電流的限制，單相電機功率不能做的很大，最大可生產2.2kw的高壓鼓風機，
三相電就是三相380V供電的電動機，但是又分有星接和角接，接線盒上方有接線標示，功率超過4kw為三角型接法，4kw以內為Y型接法，但是各位客戶不用擔心，因為一般出廠的時候都已經設置好接線方法，只需要直接連接電源即可，不需要更改接線方式，除非是特殊的電壓。那么鼓風機三根線怎么接呢？參數下圖。
三相電就是三相380V供電的電動機，但是又分有星接和角接，接線盒上方有接線標示，功率超過4kw為三角型接法，4kw以內為Y型接法，但是各位客戶不用擔心，因為一般出廠的時候都已經設置好接線方法，只需要直接連接電源即可，不需要更改接線方式，除非是特殊的電壓。那么鼓風機三根線怎么接呢？參數下圖。
鼓風機三根線怎么接
三相電380V漩渦氣泵接線方法，接好線可，應瞬啟動一下，確認風機正反轉，如果反轉，隨意調換其中的任意兩根線即可實現正轉，特殊電壓和國外用戶接線需要注意，可致電我們或參數接線示意圖。
以上就是漩渦氣泵接線圖了，本圖為美其樂漩渦風機接線實物圖拍攝，不做其他廠家風機的接線參考，具體電壓及應用接線方法，也可參考樣冊及說明。
